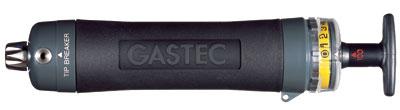

Насосы-аспираторы GV-100S/GV-110S для кратковременных измерений
Насос-пробоотборник ручной (далее насос) GV-100S/GV-110S предназначен для отбора проб воздуха и прокачивания дозированного объема газовой среды (ГС) через индикаторные трубки, применяемые совместно с насосом. Поскольку насос и трубка образуют единый измерительный модуль, оба компонента должны точно соответствовать друг другу и конкретному приложению. Пробоотборные насосы фирмы GASTEC оптимально приспособлены к соответствующим требованиям проведения измерений. Уникальна конструкция корпуса делает насос простым, легким и удобным средством отбора пробы воздуха для анализа.
Насосы-аспираторы внесены в ГосРеестр СИ РФ.
Способ применения:
- Вскройте индикаторную трубку с обоих концов при помощи резака
- Убедитесь, что поршень насоса задвинут до упора
- Вставьте трубку (стрелка на корпусе трубке указывает по направлению к насосу)
- Сопоставьте красные маркеры на корпусе насоса и поршне
- Направьте трубку к точке анализа и оттяните поршень на себя
- В зависимости от типа трубки прокачайте 50 или 100 мл
- Подождите окончания времени пробоотбора (индикатор на поршне)
- Снимите значение концентрации по шкале на корпусе трубки
Технические характеристики:
| Объем прокачиваемой пробы | 50 и 100 см3 |
| Погрешность объема пробы | +5% |
| Габаритные размеры | 230 мм, диаметр 43 мм |
| Масса | 300г |
| Средний срок службы насоса | 7 лет |
| Средняя наработка насоса на отказ | 6000 ходов поршня |
| Обтюратор насоса | Для трубок от 4,5 до 9 мм |
Условия эксплуатации:
| Температура окружающей ГС | от 10 до 40°C |
| Относительная влажность ГС | не более 95% отн. |
| Атмосферное давление | от 90,6 до 104 кПа |
| Массовая концентрация пыли в ГС | не более 40 мг/м3 |
Комплект поставки:
| Насос-аспиратор | 1 шт |
| Фильтр-обтюратор | 3 шт |
| Смазка для поршня | 1 шт |
| Защитный чехол | 1 шт |
| Комплект документации | 1 компл. |

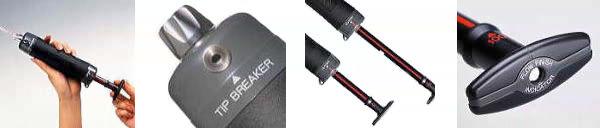

Особенности:
- Встроенный резак с алмазным краем для максимального срока службы, предназначен для вскрытия индикаторных трубок. Что делает вскрытие индикаторных трубок проще, безопаснее и удобнее. Вскрытые наконечники трубок остаются в отсеке для хранения, откуда их можно безопасно и легко удалить.
- Поршневой насос разработан с меньшим диаметром, поэтому ручка насоса может быть вытащена с меньшими усилиями. Это позволяет каждому работать с насосом легко. Насосы GASTEC GV-110S и GV-100S отвечают испытаниям на герметичность EN1231.
- Корпус насоса покрыт мягкий эластомером, средняя часть насоса уже для более прочного сцепления с цилиндром насоса. Остальные внешние поверхности насоса изготовлены из экологических искробезопасных материалов ABS смол, кроме резака для вскрытия трубок, он изготовлен из хромированной нержавеющей стали.
- Полный ход (100 мл) и половина хода (50мл) отмечены красной линией, а ручка точно фиксируется на этих позициях. Встроенный индикатор автоматически сообщает, когда ход завершен. Появляется белая метка на рукоятке насоса по завершению процесса.
- Встроенный счетчик прокачек в модели GV-110S может отслеживать до десяти ходов насоса автоматически, так что нет никаких шансов на неверный подсчет.
